二、光箱镜片的清洗

　　先准备一些工具和材料：橡胶吹气球、脱脂棉、镊子、尖嘴钳、螺丝刀、钢丝钩、镜头纸、无水酒精及盛酒精用的容器。

　　因为多数镜片安装有反正之分，清洗前一定要记准原来的安装方式，拆一片洗一片，洗完装回去，再拆另一片。

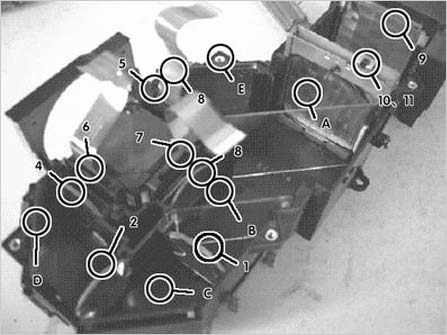

　　光箱中编号为C、D、E的镜片有弹簧片顶着，拆卸时一定要小心，千万不要扳坏，可先将弹簧片抽出，再轻轻地将镜片取下，这三块镜片都是表面镀有反射层，不要装反。

 　　编号为1～5的凸透镜可用钢丝钩轻轻提出。编号为6、7、8的单色偏振镜贴膜面一定要靠着液晶板。

　　清洗镜片时先用脱脂棉蘸些纯酒精（99.7%），先将镜面擦一遍，趁酒精还没完全挥发马上用镜头纸将镜面擦亮，对光看看，尽量不要有污渍，最后用吹气球吹去留在镜面上的纤维丝。洗好的镜片放在镜头纸上，用镜头纸包着放回原处。

　　液晶板若污染严重，清洗可用医用棉签，蘸些纯酒精，从液晶板散热缝隙伸入，轻轻擦试。若不严重，只须用吹气球吹一下即可。

　　一、清洗镜头

　　镜头结构复杂，拆分难度较大，下面将一一展示拆分过程。

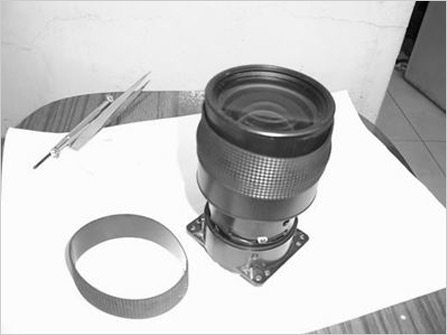

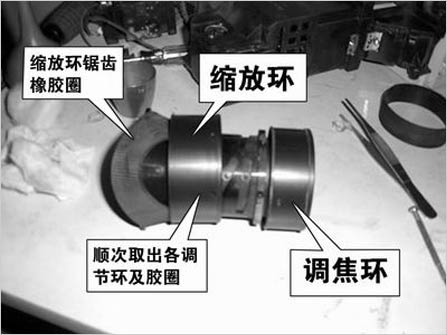

　　首先为镜身作简单除尘，剥下缩放环上的锯齿橡胶圈。卸下固定缩放环的五只螺钉，将缩放环推向一边，剥除调焦环上的锯齿橡胶圈，拆下调焦环上的固定螺钉，依次将调焦环、缩放环、缩放环锯齿橡胶圈取出。

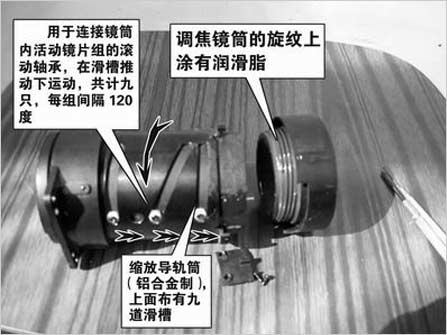

　　将调焦镜筒的限位片拆下，旋下调焦镜筒。注意：调焦镜的螺纹上涂有润滑脂。

　　旋下调焦镜筒后，可见到主镜筒中的镜片上有一层较厚的灰尘。另外由于调焦镜筒螺纹上的润滑脂高温融化，造成镜片被油脂浸润，呈毛玻璃状。

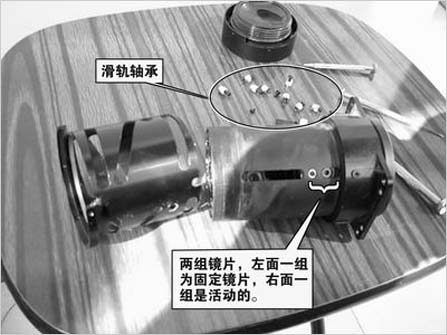

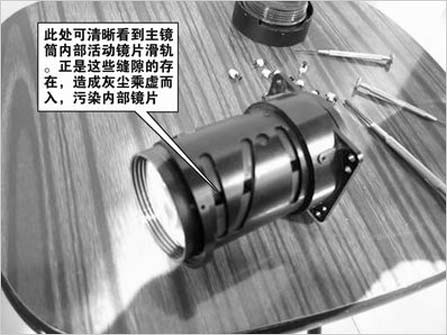

　　拆下全部九个滑轨轴承，取下铝合金缩放导轨筒后，可看到主镜筒上开的槽，当铝合金缩放导轨筒转动时，将转动力传给九个滑轨轴承，九个滑轨轴承推动内部三组活动镜片沿主镜筒的开槽作轴向运动。

　　在拆下九个滑轨轴承后，内部三套活动镜片均会脱落，小心从镜筒前端将两组活动镜片倒出。

　　最困难的莫过于卸开镜头尾部的金属圈盖，此处已用胶封死。镜筒内有污染的两组镜片无法从前端倒出，只能将圈盖卸开。

　　在镜头盖中注满纯酒精，将镜头尾端圈盖泡在里面，数小时后溶开封胶。

拧开尾圈盖，取下一只凸透镜片，接着是一个圈形镜片支架，及另一个凸透镜。从镜筒尾端取出两个镜片组件。

　　各镜面的清洗方法与光箱镜片的清洗方法类似，概不赘述。清洗后镜面。

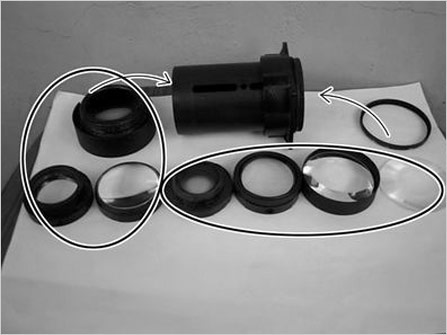

 　　图中左边为从镜头前端装入的三只组件，右面四个组件及尾圈盖由后部装入。

　　下面将看到镜头的重装步骤：

　　先从镜筒尾端装入一个固定镜片组件，及一个活动镜片组件，注意组件的凸面都朝上。

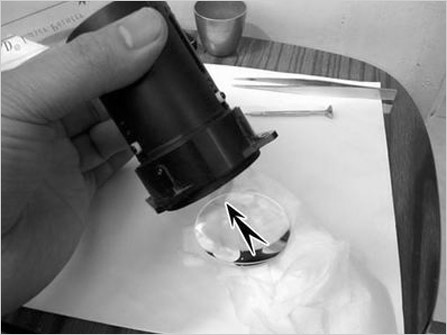

　　安装两个镜片组件的固定螺丝及滑轨轴承。用镜头纸托住透镜从镜筒尾端装入，镜片的凸起面朝上。将镜筒立起来，安装镜片支架。

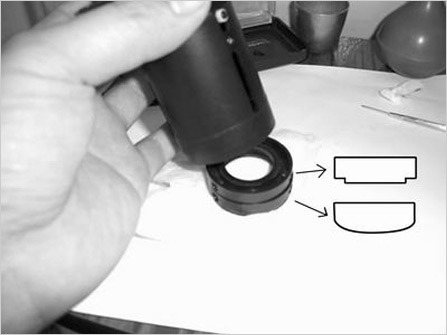

 　　安装最尾端的镜片，图示的透镜平面朝上凸起面朝下。然后旋上镜头的尾圈盖。

 　　将镜头前面装入的两个镜片组件叠起来，将镜筒反过来从前端送进去。

　　拆下先前从镜筒尾端装入的活动镜片组件的三个滑轨轴承。套入缩放导轨筒，仔细将所有滑轨轴承上好。

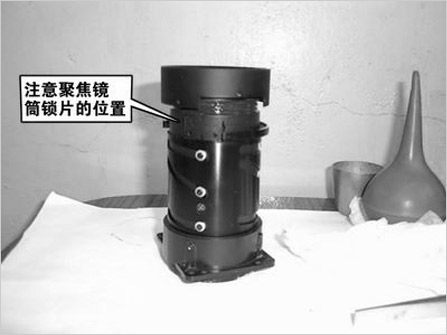

 　　将镜筒立起来，确定好聚焦镜筒锁片的位置，从正确的角度旋入聚焦镜筒，然后上好锁片。

 　　接着按顺序装好聚焦镜筒调焦环，缩放调节环并套入锯齿橡胶圈。

在镜头缩放环外包上几层无纺布，用胶带固定，防止清洗后再次污染。实践证明这是一个简单有效的做法，若厂家在出厂时这样处理，防尘效果将会好很多。

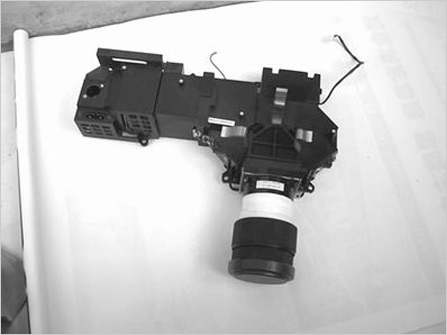

　　将做了防尘处理的镜头装回光机总成的照片，镜头清洗完成。

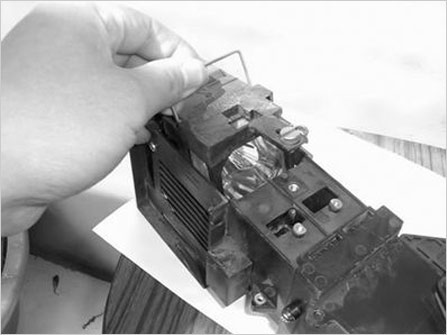

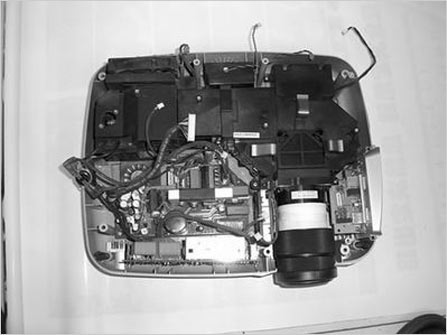

 　　现在装回灯泡，安上液晶板散热风扇，将光机总成装回机箱。

二、 机箱 内部除尘

　　这部分工作较易，但也是必需的。主板的反面，灰尘如没有去除，遇上阴天下雨，谁也不能保证不出问题。

　　电源风扇带给高压点灯器的“礼物”，贴片元件尽被灰尘盖住，几个大型元件上铺满厚厚的灰尘，看来高适应性的投影仪防尘系统确有开发的必要。用上期清洗光箱部分的方法即可完成机箱内部的除尘工作。

　　三、最后的组装工作

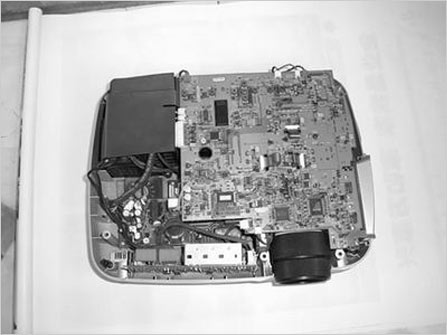

　　插好主板与接口板的连线。然后将三根液晶板信号电缆从电路板槽孔中穿过，插入插座并用锁片固定好。将各种信号线接插件插在相应的主板插座上。

　　上好VGA口上的四只六方螺丝，将主板的三只固定螺丝上好。然后安装好灯泡的防热隔罩。

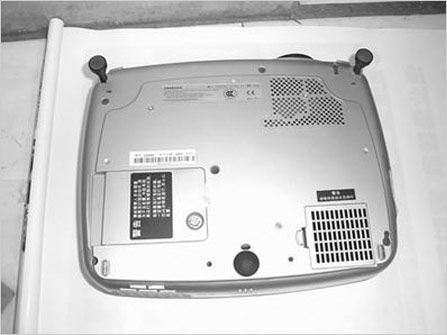

 　　扣上投影仪上盖，反过来上好六颗螺丝，盖上过滤网，一切OK了！

　　经清洗后，投影仪的亮度几乎达到刚购买时的水平。但大家在操作中一定要注意，万一打破一片镜片，就可能导致整台机器报废！整个操作中，在装回机器的时候，一定要严格按拆装顺序的反顺序回装，并注意力度，避免产生损坏！
