机壳部分可清晰看出冷却系统风的流向。不幸的是进风口恰好设计在镜头下方，造成灰尘进入镜头腔，污染镜头。

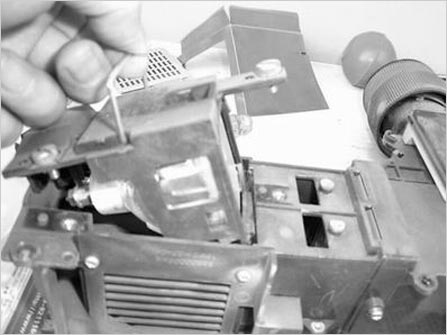

　　6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量。

　　将液晶板独立的散热风扇从光机总成上拆下来。

　　卸去主板上的3颗螺丝， 拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。

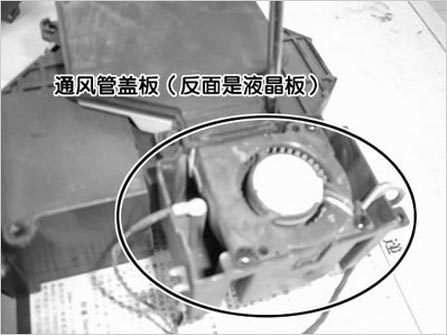

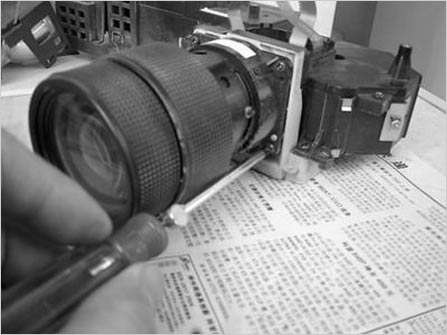

　　然后就可以拆下液晶板通风盖板，里面也有积尘。液晶板过滤器难以阻隔大量灰尘。拆下固定镜头的4颗螺丝，取下镜头，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的。

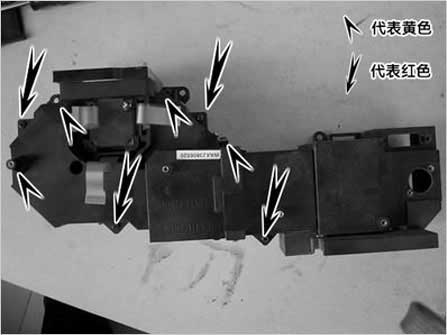

　　拆下代表红色的箭头所指的4颗螺丝。

 　　注意：代表黄色的箭头所指部分是四块黑塑料片，其下面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作一定要轻，千万不要将粘住的镜片带出摔坏或弄破。

　　打开后的光箱，有众多的镜片，各反射镜、分光镜、偏振镜、凸透镜不同程度地沾染了灰尘，液晶板上也有灰尘沉积。根据经验估计，清洗这部分后，光通量大约可改善1/4～1/3。

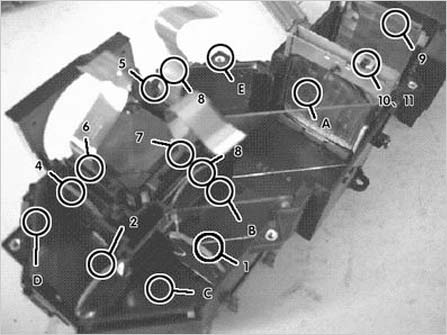

　　A~E为五片反射镜（其中A、B是分光镜），1~5为五片凸透镜，6~8为偏振镜，9~11为改善光平行特性的组合透镜组。
