前面两部爱普生R230拆机图已经把这台打印机最好拆解的部分弄完了，我们接下来就上点猛料，拆散它。

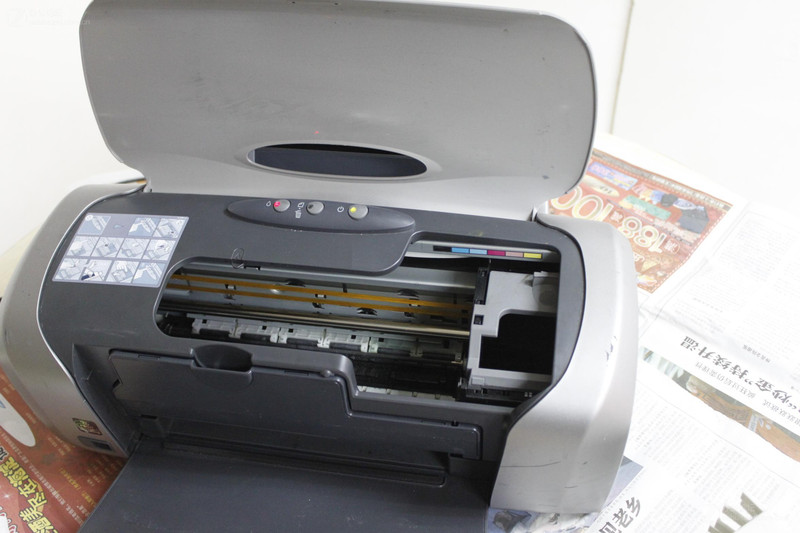

回顾第二部，墨盒已经被拿出！

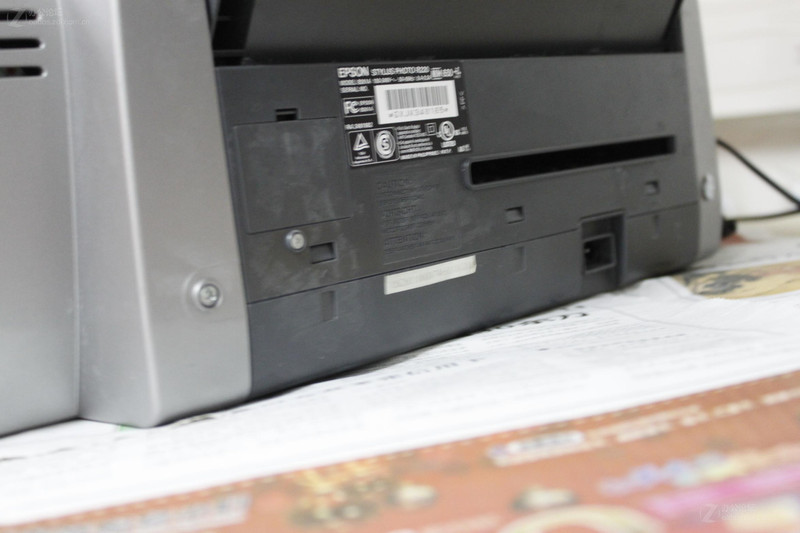

我感觉要是拆的话先找螺丝，大方向应该没有错哈哈，后面找到三颗，忽然发现打印机的螺丝真少啊！

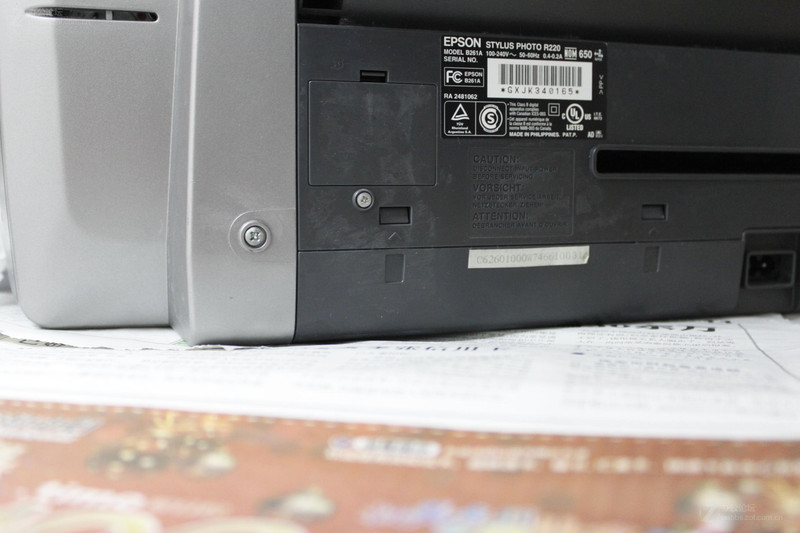

先把这三颗螺丝干掉，再说，别忘了顺序啊！

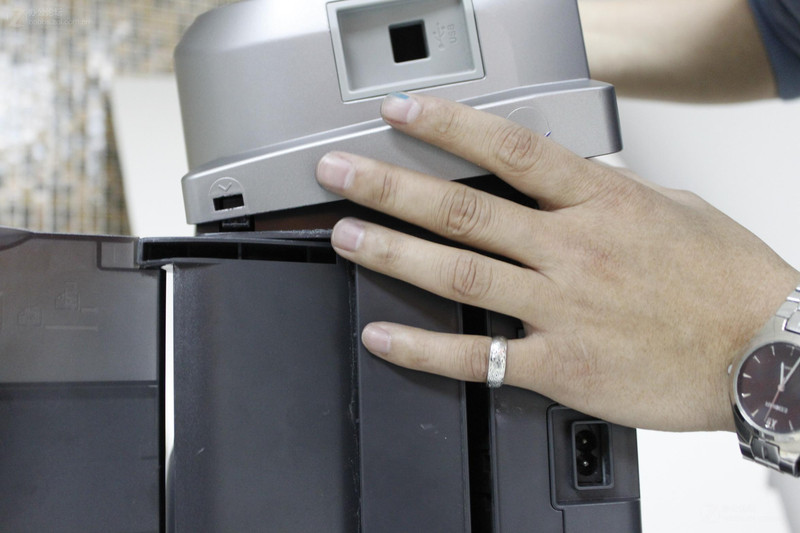

拆侧盖的时候很费劲，用小改锥用力向下挤压有方向箭那个孔的卡子，一按就下去了，轻轻敲起，傍边也有卡子，我掰坏了两个才注意到，您得小心了大部分卡子都有箭头的，慢慢试着撬开。

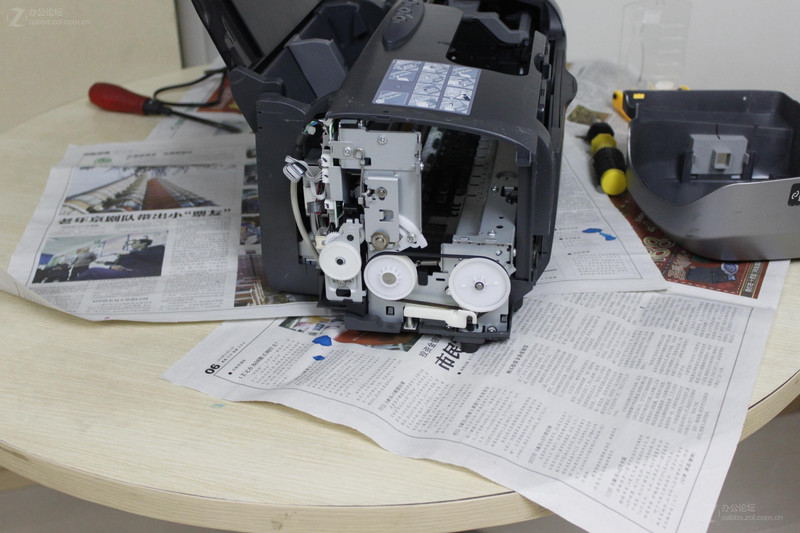

这就算拆下来了，大家看看吧，可以看到电路，齿轮和小皮带，电路咱们不懂，但是齿轮和小皮带要是有问题应该这样就能更换了呵呵！

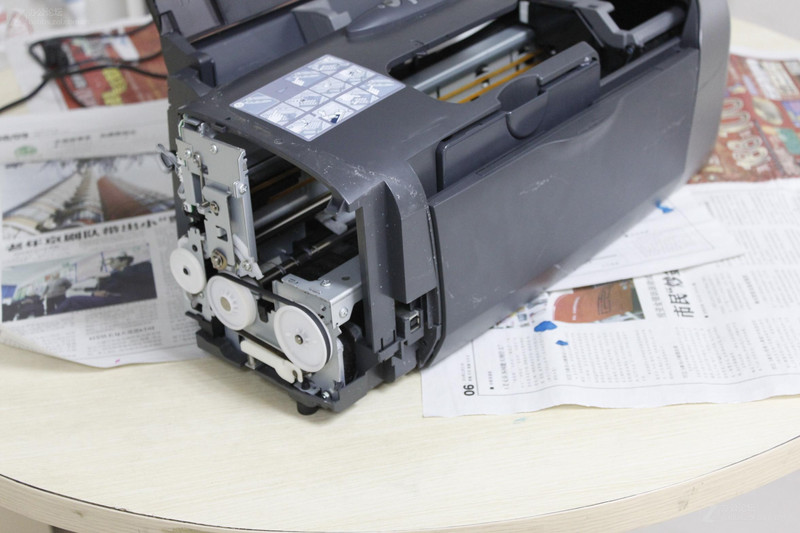

在来一张侧面的，让大家看得更清楚一点！

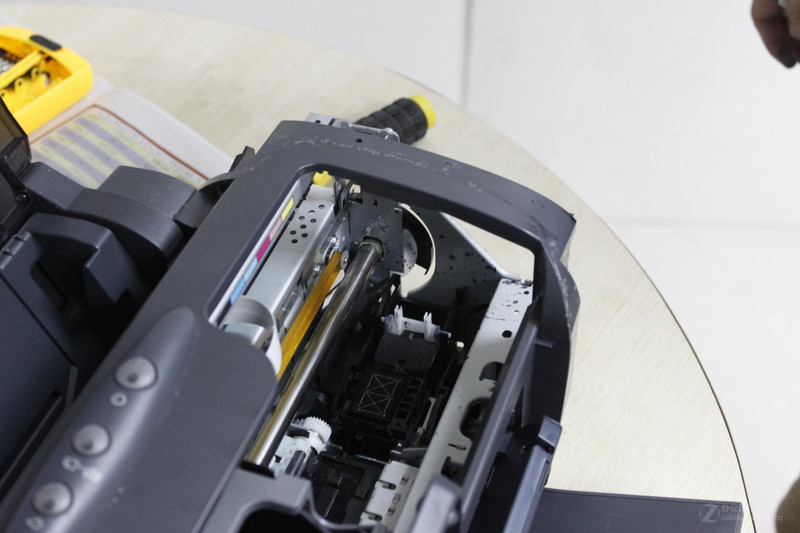

   另外一面也是一样的，步骤相同，不过要把墨车挪开，手从里边松开两个小卡子   注：墨车离开可以摸到

墨车这边的prc电路和感应器

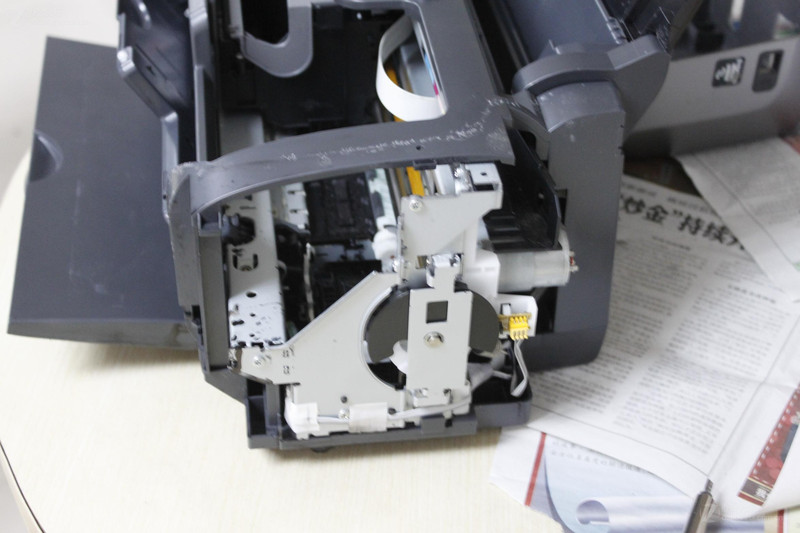

好了，侧盖已经拆解完毕了，看看现在的样子，狼狈很多吧哈哈。右边的框架上白点是被我用力撬坏的坑，都是坑啊！！下次就不会这么菜了

   好了，爱普生R230拆机图第三部，我就给大家分享到这里有什么问题论坛及时的沟通吧，弄到这我真是心疼了，好歹外壳盖子都拆解完成了，欣慰啊！下面为大家分享爱普生R230拆解图的框架拆除！
