我们能把你完全拆开给所有人看吗?
Siri:42;
iFixit:我没有问你生命的意义,Siri;
Siri:42是我启动自毁程序之前你用于逃跑的秒数;
iFixit:收到…
很多童鞋应该都知道,iFixit 是最变态的电子产品拆解团队,没有之一… iPhone 4S 刚刚上市就已经落入了他们的虎口,连 Siri 听到说自己即将被肢解都明显无法接受,要和 iFixit 团队同归于尽,但在知道自己即将被人类毁灭的情况下,她还是给人类预留了42秒钟的时间来逃跑……人类和机器已经不在一个档次了。

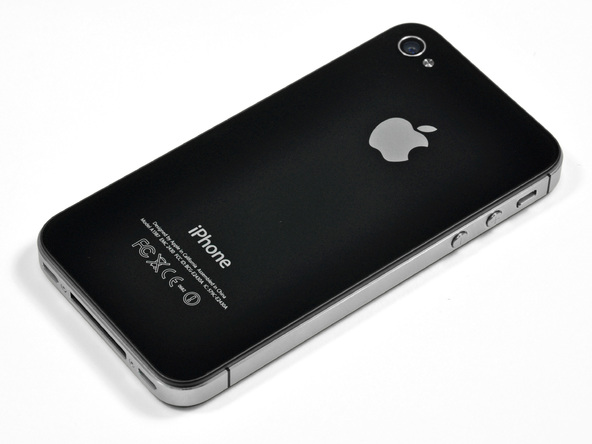

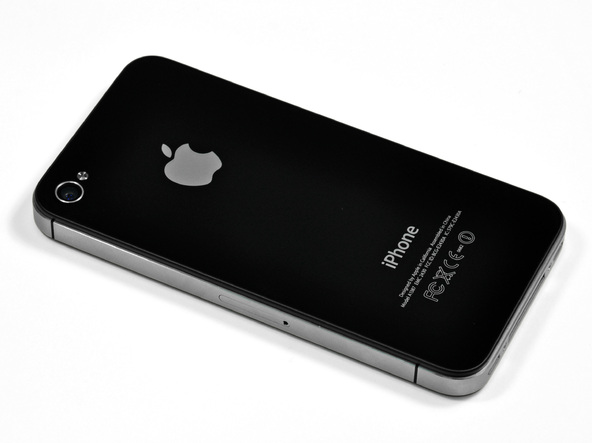

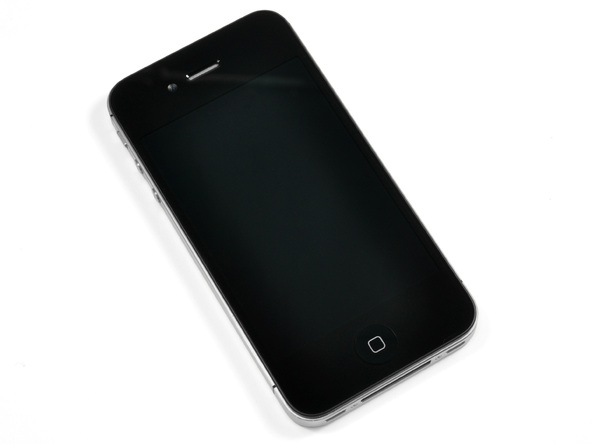

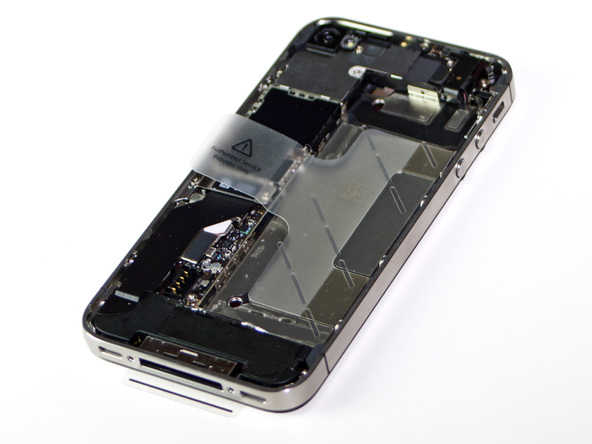

由于 iPhone 4S 的整体设计风格还是沿用了 iPhone 4,所以从外观上来看这两代 iPhone 差不多,黑色的玻璃搭配不锈钢天线边框显得非常稳重。乔布斯曾经就说过 iPhone 4 像一部徕卡相机…
据说苹果已经修复了 iPhone 4 的天线设计问题,这也就意味着今年没有免费的手机套可以申请了,话说笔者用的这个手机套还是去年在香港申请的呢。
虽然 iPhone 4S 和 Verizon 版 iPhone 的外形一模一样,但有个区别就是 iPhone 4S 有SIM卡槽,而 Verizon 版 iPhone 是没有 SIM 卡槽的。iPhone 4S 支持 GSM 和 CDMA 两种网络制式,也就是说凡是采用这两种制式之一的运营商推出的微型 SIM 卡插在 iPhone 4S 上都可以识别网络,比如中国的三大运营商(但不支持中国移动的 TD-SCDMA 3G 网络)。

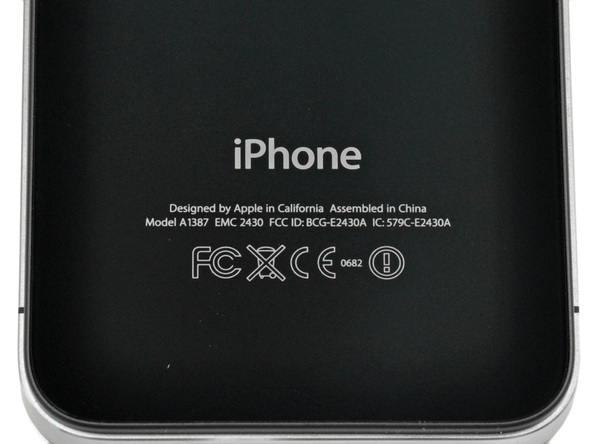

iPhone 4S 的产品代号为 A1387。

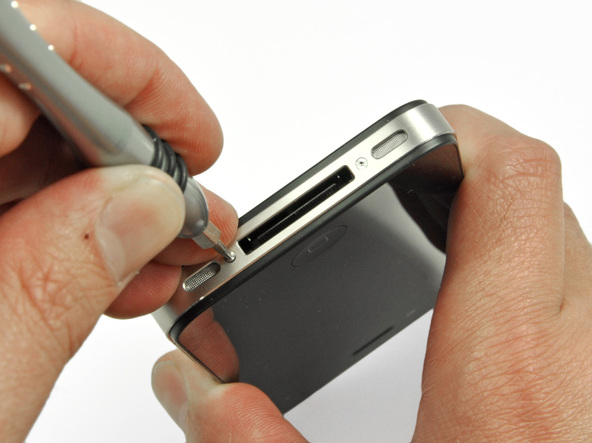

仍然从底部的五角星螺丝开始拆卸。对不起 Siri,尽管你扬言要启动自毁程序,但我们还是没有被吓倒,闭上你的眼睛吧!

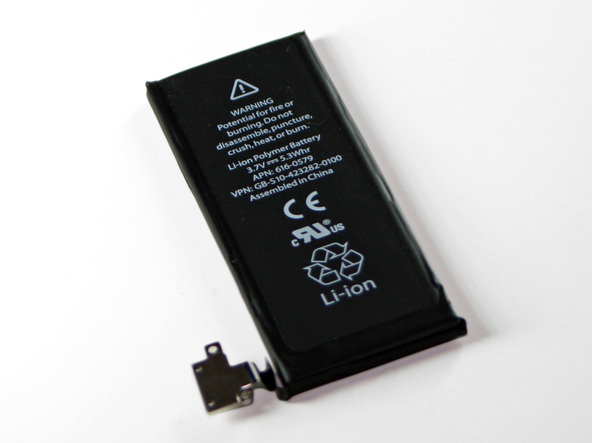

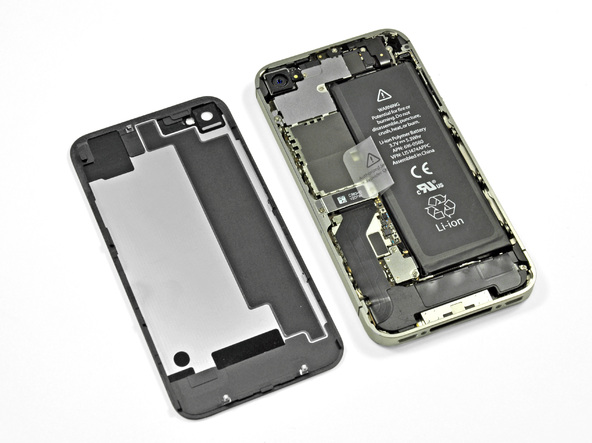

打开后盖之后,内部结构和 iPhone 4 基本一样,电池占所占空间几乎达到整个手机内部的50%。如果你仔细看的话,能够发现这块电池的规格还要比 iPhone 4 的电池多 0.5Whr。也许你会想这块电池能不能用在 iPhone 4 上呢?很遗憾,接头的形状并不相同,所以至少不能直接使用。
iPhone 4S 拥有8小时的3G通话时间,14小时的2G通话时间以及最高200小时的待机时间,相比 iPhone 4 来说,3G通话时间更长,2G通话时间一样,但待机时间少了100小时。考虑到 iPhone 4S 的硬件有了很大的升级,所以从效率上来看 iPhone 4S 要高的多。

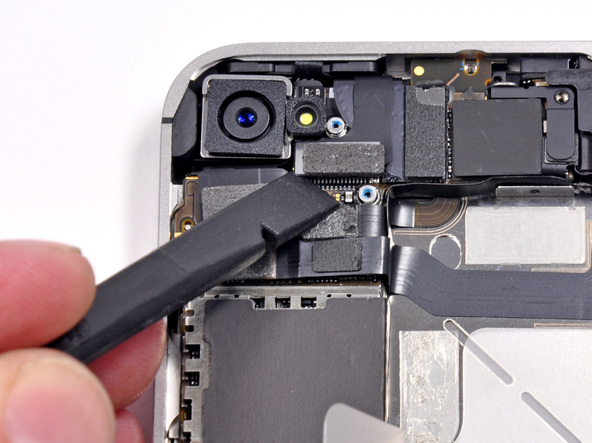

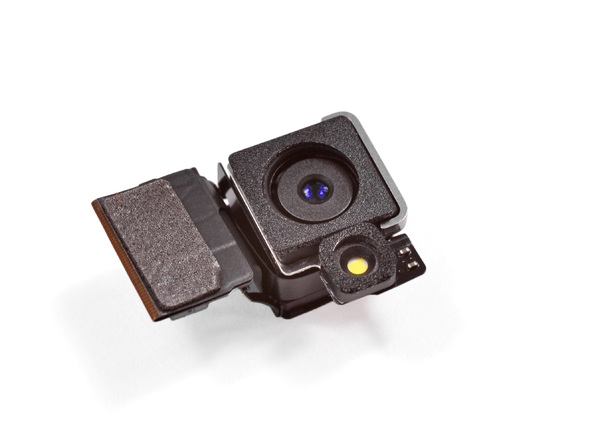

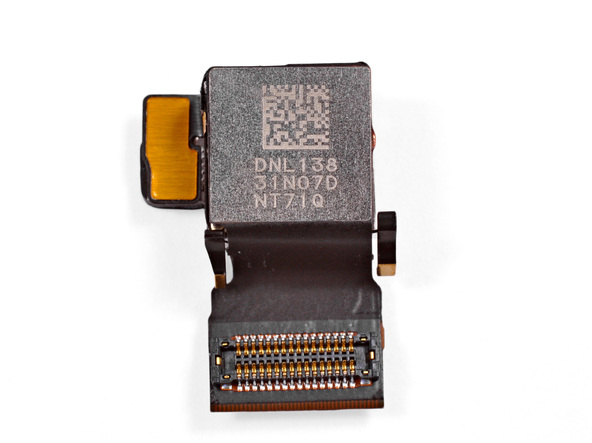

上面就是 iPhone 4S 中集成的那颗 800 万像素的摄像头组件,拍摄质量不用说了,苹果官方放出的样张就是最好的说明。值得一提的是,iPhone 4S 并不仅仅是将摄像头的像素提升了,而且感光度提升了73%,拍照速度提升了33%,已经成为拍摄照片最快的手机。最强大的是,iPhone 4S 还支持1080P的视频录像,要知道支持这种规格视频录像的DV可一点儿都不便宜。
另外 iOS 5 固件中还新增了一个非常实用的小功能——”音量+”键作为快门按钮,不仅仅手机上的“音量+”键可以当作快门使用,甚至连耳机上的也可以当作快门使用,这样你就可以不必用手指点击屏幕上的拍照按钮了,最大化的保证拍摄时候不会抖动。
最后还要说的是,iPhone 4S 的摄像头支持面部追踪。

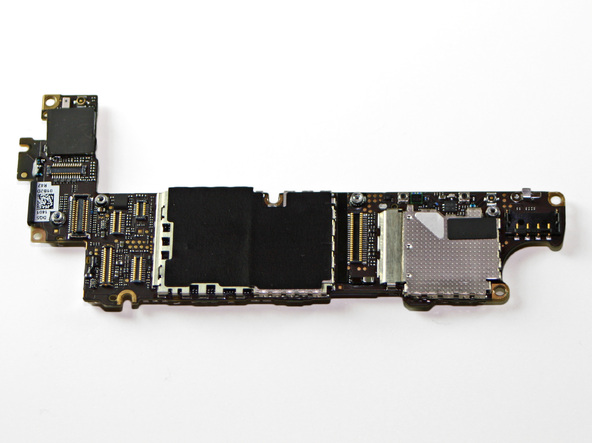

接下来就是 iPhone 4S 的主板,这块主板和 Verizon 版 iPhone 内的主板非常相似。另外大家注意芯片EMI屏蔽层上的那个白色的倒三角了吗?呃…那是我们可怕的敌人——液位指示器,手机是否进水了,苹果就靠这个东西来判定。

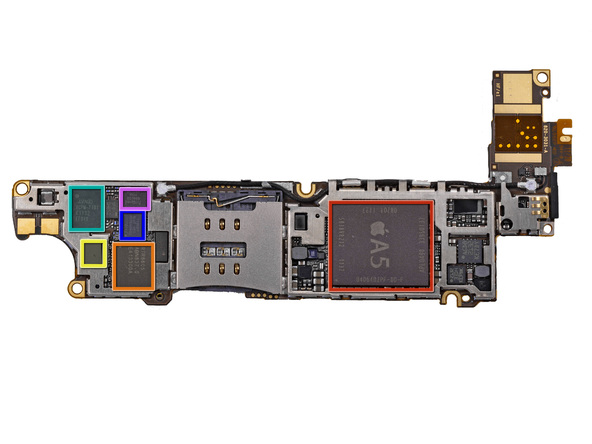

掀开EMI屏蔽层就是大名鼎鼎的 A5 双核心处理器了(红框部分),橘色边框部分是高通的多频段(多模)RF收发器;黄色部分是为WCDMA应用准备的 Skyworks 77464-20 Load-Insensitive 功率放大器;绿色部分是 Avago ACPM-7181 功率放大器;蓝色部分是TriQuint TQM9M9030多模斯频段功率放大模块;紫色部分是TriQuint TQM66052;黑色部分是一颗神秘的苹果芯片,上面的刻印内容为338S0987 B0FL1129 SGP。

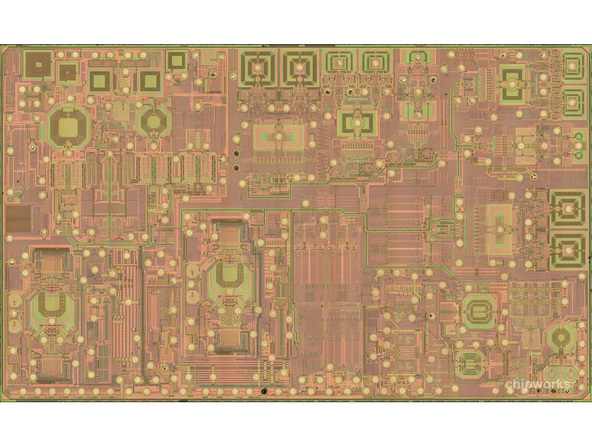

上面这张是 Chipworks 提供的高通多频段(多模)RF收发器芯片透视图。

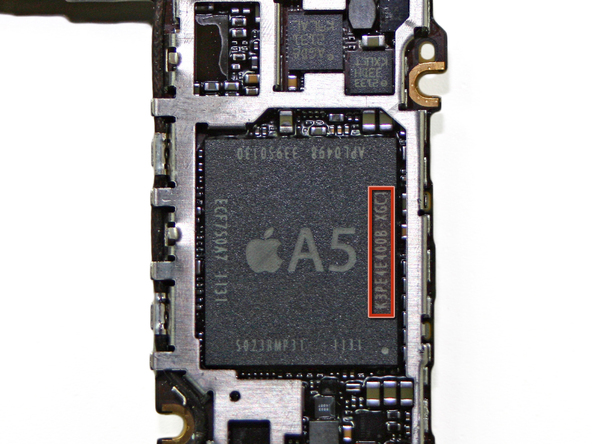

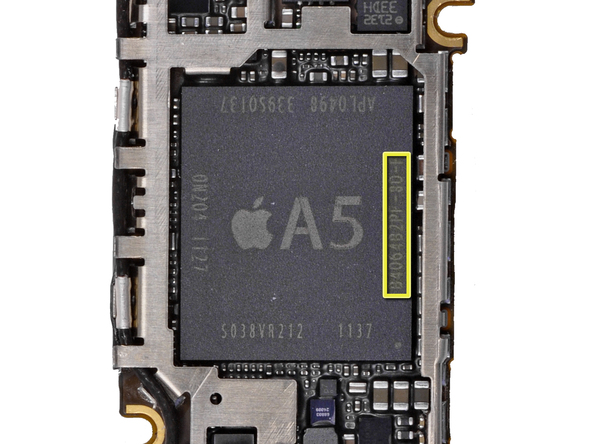

接下来细看 A5 处理器,现在规格已经确定了,1GHz双核心处理器、512MB 双通道 DDR 2内存(内存是集成在A5芯片中的)。确定内存容量主要是因为处理器上的 E4E4 编号。不过有趣的是,iPhone 4S 德国版(红色描边)采用的是三星的内存,而澳洲版 iPhone 4S(黄色描边)采用的是尔必达的内存。难道是三星的颗粒跟不上供应吗?

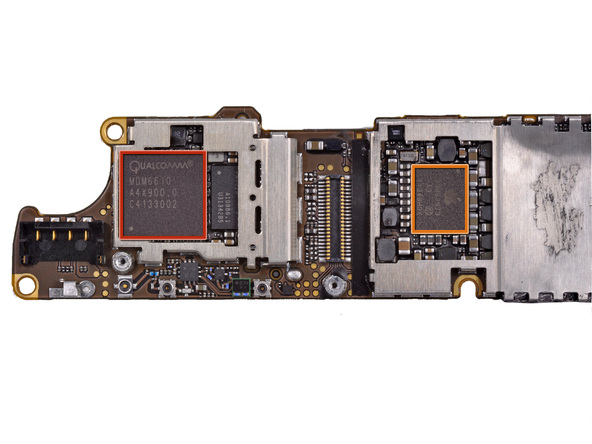

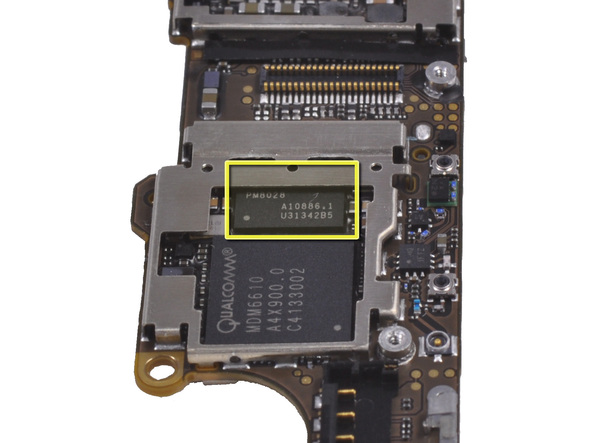

接着来看主板的另一面:

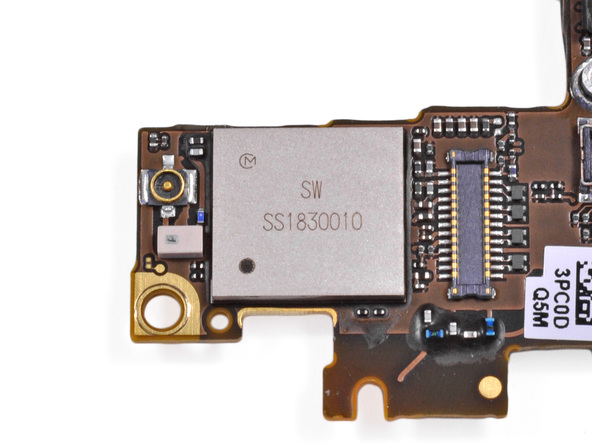

上面这一颗是 Murata SW SS1830010 芯片,这个芯片内应该包含了博通提供的Wi-Fi/蓝牙芯片;

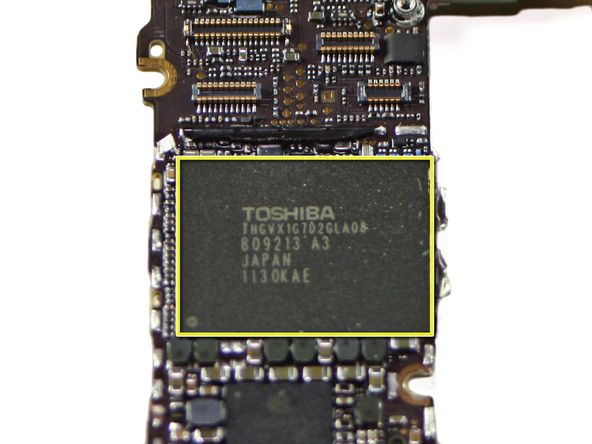

上面这是一颗被覆盖在EMI屏蔽层下面的东芝 THGVX1G7D2GLA08 16 GB 24 nm MLC NAND 闪存,也就是这部 iPhone 4S 的“硬盘”容量啦。

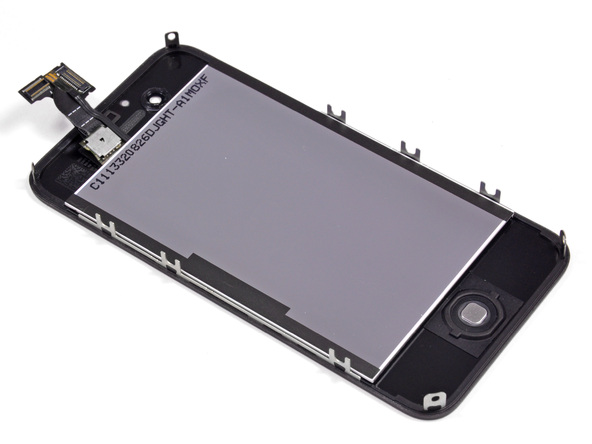

iPHone 4S 的 960 x 640 视网膜屏幕和 iPhone 4S 上的一样,虽然硬件可能没有升级,但 iPhone 的屏幕和目前市面上其他手机比起来仍然令人印象深刻,由于采用 A5 处理器,手机的图形性能也更加强大。
在之前 iFixit 的拆解中发现 Verizon 和 AT&T 的 iPhone 屏幕扣具的位置并不一样,虽然现在大家都说 iPhone 4S 是完全再 Verizon 版 iPhone 的模具上做出来的,但从拆下来的这个屏幕来看,扣具孔位和 GSM 版的 iPhone 又是一样的。

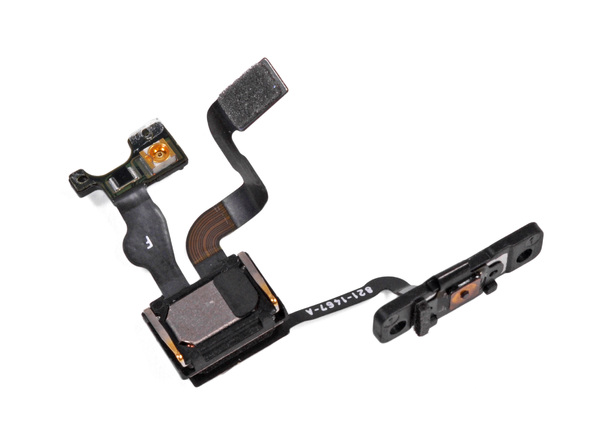

上面这个就是环境光传感器和状态指示灯。

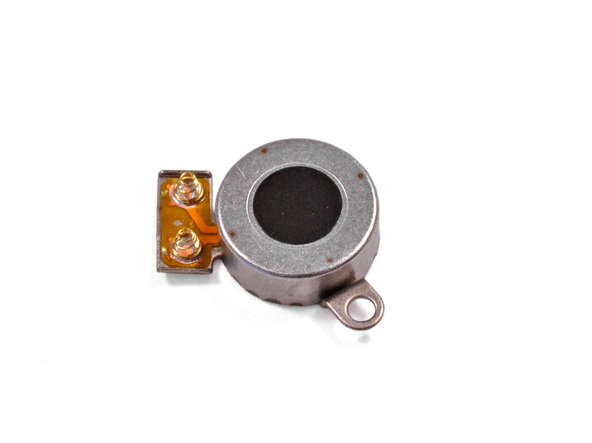

上图这是 iPhone 4S 种的振动电机,可见 iPhone 4S 采用的是 Verizon 版 iPhone 中采用的线性振荡振动器,而不是普通版 iPhone 4 中的旋转电动电机,这种电机的优点就是没有那么暴力。

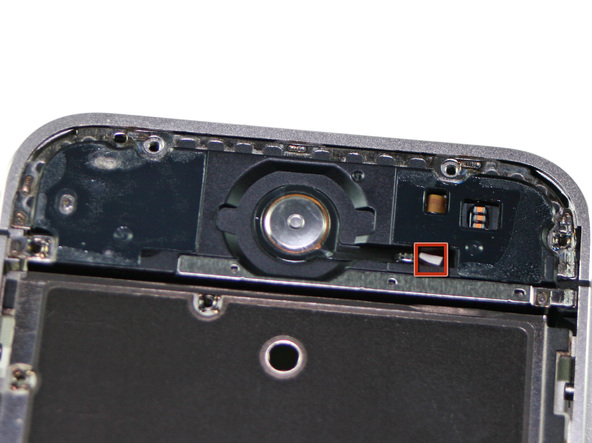

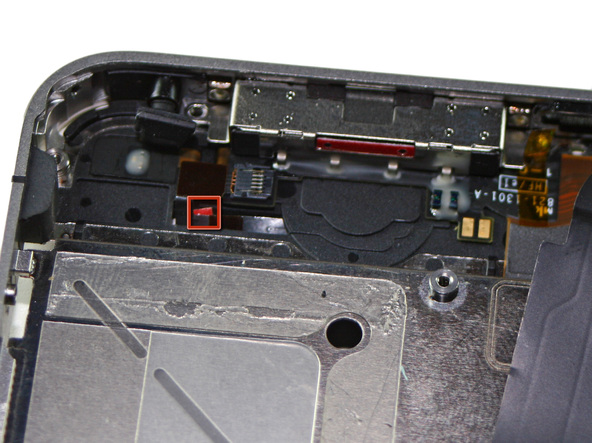

再来看下面的 Home 键一端,看到红色边框圈住的地方了吗?又一个液位指示器,撕开胶条之后还有一个…所以从底部进水了的话,哪怕没有流到手机里面,苹果也能检测到。

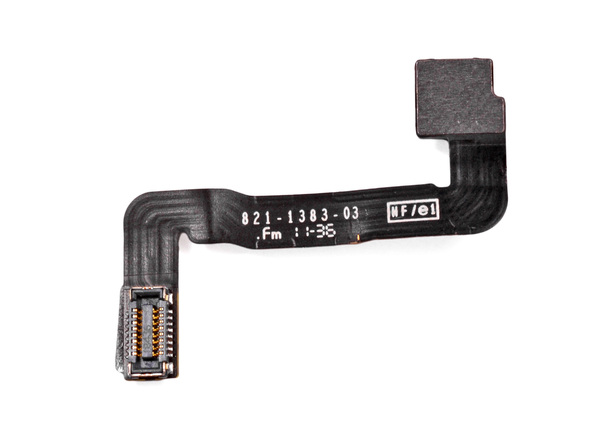

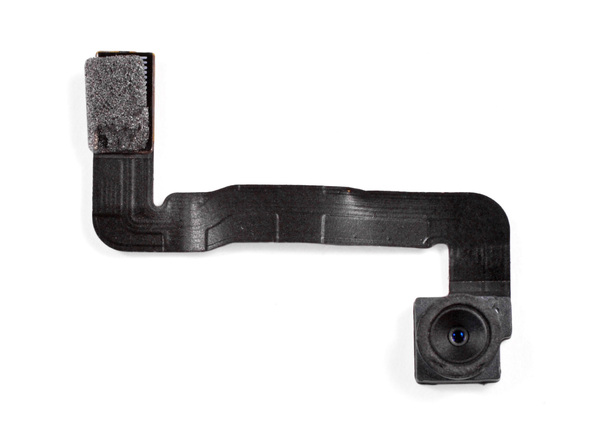

接下来是 iPhone 4S 的前置摄像头组件,这个没什么好说的。

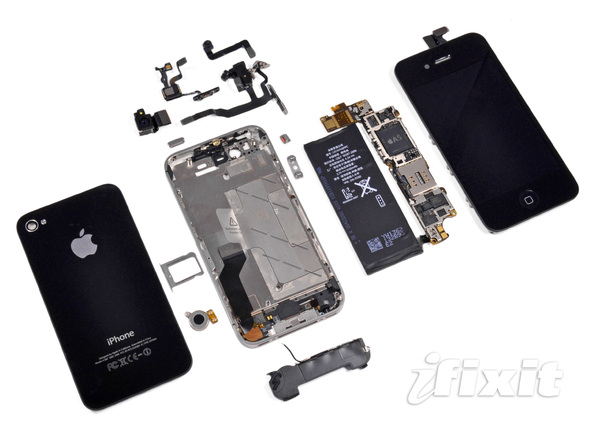

至此 iPhone 4S 能拆解的地方已经得到了完全拆解(要再拆就是毁灭性的了),iFixit 给 iPhone 4S 的“可修复指数”评的是6分(满分10分),和 iPhone 4 在“可修复指数”方面相比没有什么变化。零件的组装仍然多数是采用螺丝,有一小部分采用的是“胶水”;后面板和电池都很容易拆下更换,当然你事先需要准备好专用的螺丝刀,注意底部的螺丝是5角梅花形状的,被称为 Pentalobe 螺丝;屏幕和玻璃仍然是一个不能乱拆的整体,也就是说要换屏幕的话只能将屏幕上面覆盖的玻璃一起换掉;各种排线上也焊接着大量的小原件,要换的话基本上只能一起换。话说笔者觉得在苹果官方零售店修手机都是直接给换机子…
到这里这篇流水账也就结束了,iFixit 没有说他们是否成功的将这部 iPhone 4S 再次组装起来,我希望他们能够恢复原貌,为了 Siri……
顺便分享一段 iFixYouri 提供的 iPhone 4S 拆解步骤视频:
