LCD和DLP是现在主流的两种投影技术，势均力敌，各有利弊。LCD面世后，逐渐取代了最初的CRT三枪式投影机，开启了投影机民用化的时代。德州仪器DLP技术的问世，成为了投影机行业的一个里程碑，发展至今两种技术都取得了长足的进步。短短几年内，性能不断升级，而成本也在降低。开篇《投影技术世纪之战LCDvsDLP(一)主导》，讲到了两种技术的市场地位。此篇讲解LCD和DLP的投影机工作原理，为差异对比做好技术的铺垫。

LCD投影机工作原理 (Liquid Crystal Display)

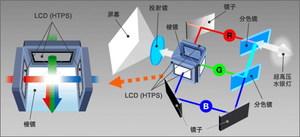

 LCD投影机包含三片独立的液晶面板，分别用来显示红绿蓝三种信号。每块面板上有几十万个微型液晶显示单元，能够单独进行开、关或扭转到所需的角度，来控制光线的穿透量。其实每个液晶显示单元，就像一个百叶窗，代表着一个像素，即画面的最小组成单位。红绿蓝三种光线，分别穿过各自的液晶面板。液晶显示单元，依据此时该颜色光线需求的多少，来控制液晶的扭转角度。这种对光线快速的调节，最终在屏幕上形成了我们所看到的画面。

DLP投影机工作原理 (Digital Light Processing)

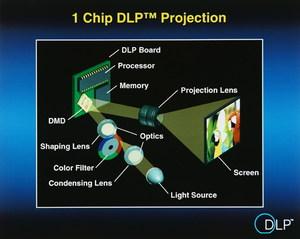

 DLP是美国德州仪器(TI)公司的专利技术。它的工作原理与LCD完全不同，理解起来相对要困难一些，它并不是像液晶面板那样控制光线的穿透量。DLP是一种反射式的投影技术，DMD芯片表面有几十万个微镜片组成，每个微镜片代表一个独立的像素。对于DLP投影机，灯泡产生的光线，没有被分成三基色的三个光束，而是直接投射到DMD芯片上。通过控制微镜片的倾斜与否，来控制光线是否穿过镜头。DMD（Digital Micromirror Device）微镜片只有两种工作状态，静止与倾斜（角度是固定的），而不是像液晶显示单元那样，可以扭转不同的角度。当微镜片静止时，光线直接发射到镜头，投到屏幕上；而当微镜片倾斜时，光线发射到了光机内部的光线吸收区域。

 小贴士：在高端DLP投影机内部，如前面文章讲到的奥运会使用的投影机，使用的都是三片DMD芯片，分别用来显示红绿蓝三种信号。市场上低于$10,000的DLP投影机，大部分都是单片DLP投影机。没有特殊说明时，DLP投影机指的就是单片DLP投影机。

为了添加颜色，单片DLP使用的是色轮，至少包含红绿蓝三个滤光部分。色轮设计在灯泡与DMD芯片之间，灯泡的光线穿过色轮后，依次变成红绿蓝等颜色交替的光线，称为场序颜色。微镜片根据该颜色含量的多少，来控制倾斜的次数，以此为每个像素点提供色彩。通过这种非常快速的色彩调节，最终在屏幕上形成了我们所看到的，五颜六色的画面。

 小贴士：色轮，除了红绿蓝三基色段以外，通常还包含其他的色段。对于普通的商用投影机，通常会增加白色段，以此来提高画面的亮度（当然色彩饱和度会有一定的损失）。随着处理芯片技术的升级，色轮相继加入黄、青、和洋红等过渡色段。现在几种常见色轮的色段组成是，RGBW，RYGBW，RYGCBW，RGBRGB等。
