理光JP780/785C/DX2430/CP6200印刷时经常出现纸张卡在印筒和压辊之间的现象
症状
印刷时经常出现纸张卡在印筒和压辊之间的现象。
原因
根据故障现象分析,出现进纸卡纸的原因是对位辊出现了送纸延时。从而导致纸张卡在压 辊和印筒之间的现象。
解决方案
通过重新调节纸张的对位电机的开始时序。
1:在调节对位电机时序前先确认对位电机的张紧皮带弹簧正确安装,注意皮带张力正常。
2:确认对位电机的内六角螺丝是否已经拧紧。

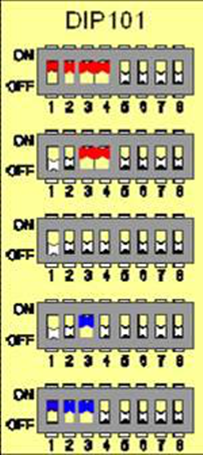

3:调节主控板 DIP101 开关。(参考下表进行现场调节)。
脉冲
差值
+7
3.563mm
+4
2.036mm
0
-4
-2.036mm
-7
-3.563mm
