当前投影机价格大幅度下降,关注投影机的用户也越来越多。同时,有更多的朋友对进一步了解投影机有了更加浓厚的兴趣。那么与网络上流行甚广的DIY投影机相比,在正规工厂生产的投影机有哪些区别呢?它的制作工艺如何体现?价格为什么会有如此大差别呢?
2008年6月下旬,爱普生组织的一次参观爱普生技术(深圳)有限公司(ESL)活动,在爱普生投影机技术工程师的指导下,我们有机会见到了被完全拆解的投影机。为了满足广大读者朋友了解投影机的愿望,今天我们以图为索引,向大家全面介绍投影机的内部构造。

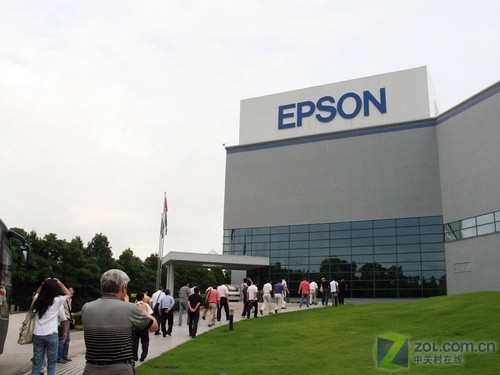

爱普生深圳工厂所在地:南山区第五工业园
本次参观的是爱普生技术(深圳)有限公司(ESL),坐落于深圳市南山区第五工业园,建筑面积为91,700平方米,总人数为9060人(截至到现在),总投资额达到4亿380万港币,主要生产IJP、LP、LFP、投影仪制品,Print Header,Scanner,回路基板,关联产品(塑料制品和金属部件)等。需要说明的是在投影机生产和制造中,爱普生技术(深圳)有限公司(ESL)担负起99.8%的任务,仅有0.2%在日本本土生产。换句话说,爱普生销售往全球各地的产品基本是由这个工厂生产的。由此可见,ESL工厂在爱普生公司中的重要地位。

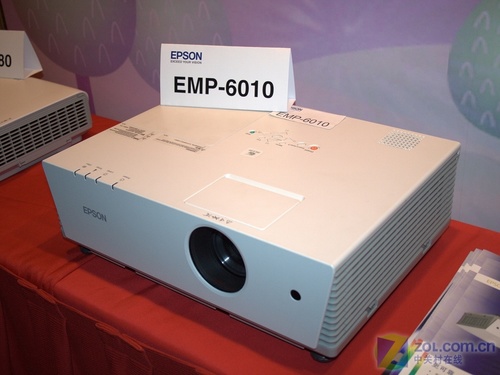

爱普生EMP-6010投影机
简单了解了爱普生深圳工厂之后,我们直接切入正题,上图就是即将被爱普生工程师拆解的爱普生教育类投影机,EMP-6010。这款投影机主要面向商务以及教育市场,特别针对粉尘较大的环境提供了专门的防尘过滤网,大机身有利于为3000流明高亮度的机器进行散热。
拆解第一步:取下投影机配件
投影机拆解的第一步是取下投影机配件。首先,负责拆解的工作人员取下了可更换的防尘过滤网。(注:投影机拆解须有专门技术工程师完成,自行拆解可能会导致机身损坏而无法享受厂商提供售后服务,请大家切勿自行拆机)

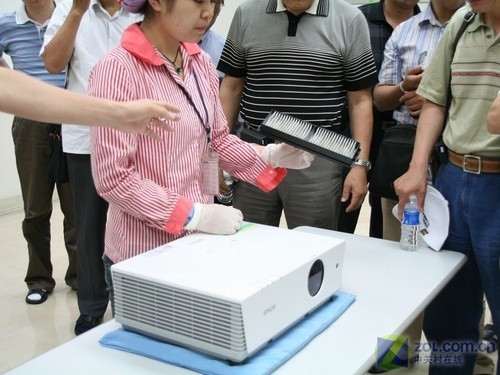

首先被取下的是可清洗的防尘过滤网
机箱拆解

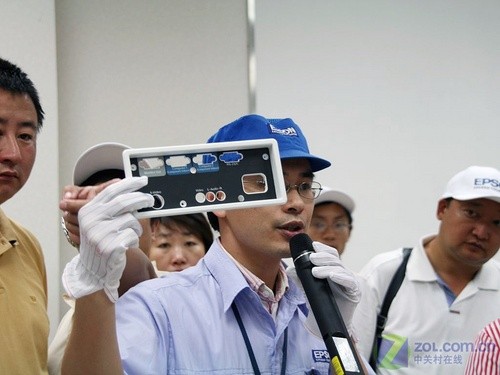

取下的接口部位
在拆解了爱普生EMP-6010投影机多个部位连接处螺丝的后,技术人员首先将投影机后部接口盖取下。上图就是工程师正在展示和讲解被拆解的投影机接口部件。这仅仅是刚刚开了一个头。

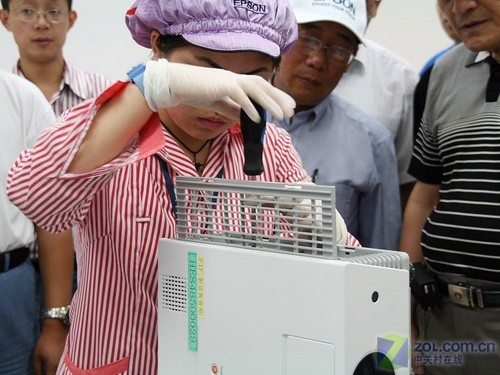

拆解灯泡盖

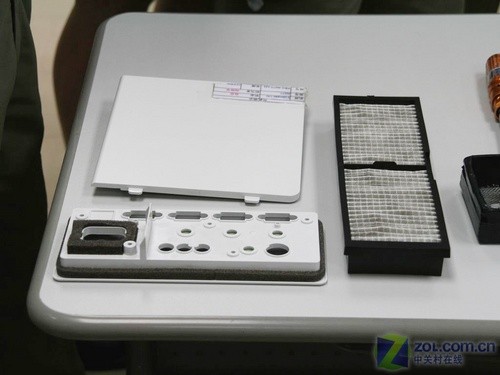

已经被拆卸下来的部件
至此,爱普生EMP-6010投影机的外部配件基本被拆解完毕,分别是投影机灯泡盖,接口盖,以及防尘过滤网。由于这几个部件都是相对独立于投影机核心电路板之外的,因此较为容易拆下,下面我们即将进入更加关键的第二步,投影机开箱。
拆解第二步:投影机开箱
大家都知道,投影机作为一种非常精密的产品,其内部构造是相对复杂的,而机箱则是保护这些内部精密部件的关键,因此,开箱就成为我们了解投影机的重要步骤。
爱普生EMP-6010开箱
取下爱普生EMP-6010投影机机盖
随着爱普生EMP-6010投影机机盖的取下,投影机内部的结构就展现在我们眼前。
拆卸下来的爱普生EMP-6010投影机机盖
上图,工程师展示的是已经被取下的爱普生EMP-6010投影机机盖,平时我们是如何通过机盖上的按键控制投影机的呢?大家注意上面右图中的那根白色连接线,就是通过这根线,将用户按键指示信号传达到投影机的大脑——主控电路板,从而完成我们每一项调节操作的,因此,在拆解机盖的时候一定要注意这根连线。
投影机内部结构一览无余
从上图看,投影机内部结构比较复杂,但是从功能上看,也比较容易理解,电路板相当于电脑的主板,负责完成投影机所有信号处理,电路基板下方是核心部件,光学组件(3LCD的核心部件,3片液晶板组成的光学引擎就藏在这个位置),图左上角的黑色部位,就是刚才我们提到的投影机灯泡盖部分,这个部位当然就是放置投影机灯泡的地方了。与电路板相连接的灰白色部位是投影机供电的系统,图中的右下角就是负责完成图像显示的投影机镜头了。简单来说,从左下方供电——左上方灯泡照明——右上方过滤三色光合成影像——右下方镜头投影图像,上面四大系统构成了投影机成像的回路。
拆解第三步:各部件全接触
大致了解了投影机内部的构造之后,下面的工作就更加需要耐心,因为即将开始的是,拆解投影机内部的各个重要部件。
与投影机机盖相连接的线
拆解电路基板
取下电路基板
为了让大家更容易看到投影机的核心部件,电路基板需要小心翼翼取下,因为作为投影机的大脑,它是与各个部件都有多线路连接的,所以这个拆解工作必须在专业人士指导下完成,否则损坏任何一根线都可能让投影机无法运行。
·拆卸投影机灯泡
拆解灯泡
上图是技术人员正在拆解投影机灯泡,由于这是直接为投影机提供亮度,因此它的位置位于供电系统的后部,光学成像部件的前部。投影机亮度有多高,直接取决于灯泡的功率。关于投影机灯泡,我们将在今后的文章中为大家详细介绍。
拆解第四步:核心光学部件
终于到最关键的一步,投影机的核心光学部件。我们都知道,投影机具有两大主流技术,3LCD和DLP。爱普生是3LCD投影技术的专利拥有者,在这方面自然有其独到之处。因此,这次拆解中,爱普生工程师也重点介绍的这一关键部位。

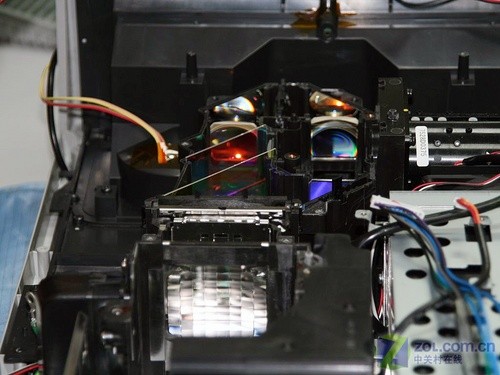

展现在我们眼前的核心光学部件
左图是将光线平行的透镜,右图是三色滤光片

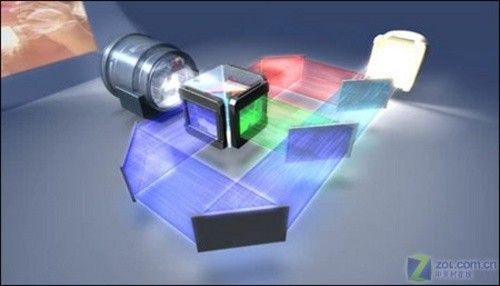

3LCD工作原理
·3LCD投影成像原理
当投影机上部的绿色电路基板被拆除后,投影机的核心部件,光学引擎就展示在我们眼前。从上图看,首先映入眼帘的是透明的玻璃(带有格状花纹),这个部件的作用是将灯泡发出的多角度光线进行平行处理,统一处理成平行光之后,照射到后面的三色滤光片上。上面的三张小图中,我们可以看到三种颜色的亮片(滤光片),他们的作用是将灯泡发出的光线过滤成光的红、绿、蓝三种单色光,并分别反射到相同颜色液晶板中,投射过液晶板后,在光学引擎内部的聚光棱镜内混色,通过镜头投影在屏幕上。
被拆下的的3LCD光学引擎
三色液晶板
平时我们只在模拟的工作原理图中见过上面的3LCD部件,而这次有机会亲自见到实物,感觉还是相当震撼的。小小的几个液晶片以及滤光片,就实现了色彩精准控制,也正是因为液晶投影机由三原色进行色彩过滤,混色以及合成,因此,我们见到的液晶投影机的色彩更真实艳丽,这也正是3LCD技术的最大优势。
近距离接触3LCD核心光学引擎后,对投影机的工作原理有了更加深入的理解,同时对其制作工艺,以及光学的应用,体现了日系厂商在这方面的技术领先。
综合点评:
此次在对爱普生投影机工厂参观过程中,我们还了解到了投影机从部件到组装的全过程,但是由于涉及到技术保密的原因,无法在这里一一为大家介绍。不过,可以肯定的是,工业化生产与手工DIY投影机还是有本质上的区别,无论是各部件的用料,还是产品的检测都是由专人以及专门的设备来完成,这才能使出厂的产品质量有保证。最后需要说明的是,本次的投影机内部拆解是由专门的技术工程师指导下由专门的技术人员来完成,文章介绍仅供参考,为保证产品享受正规售后服务,请大家切勿自行拆解。
